摘?要

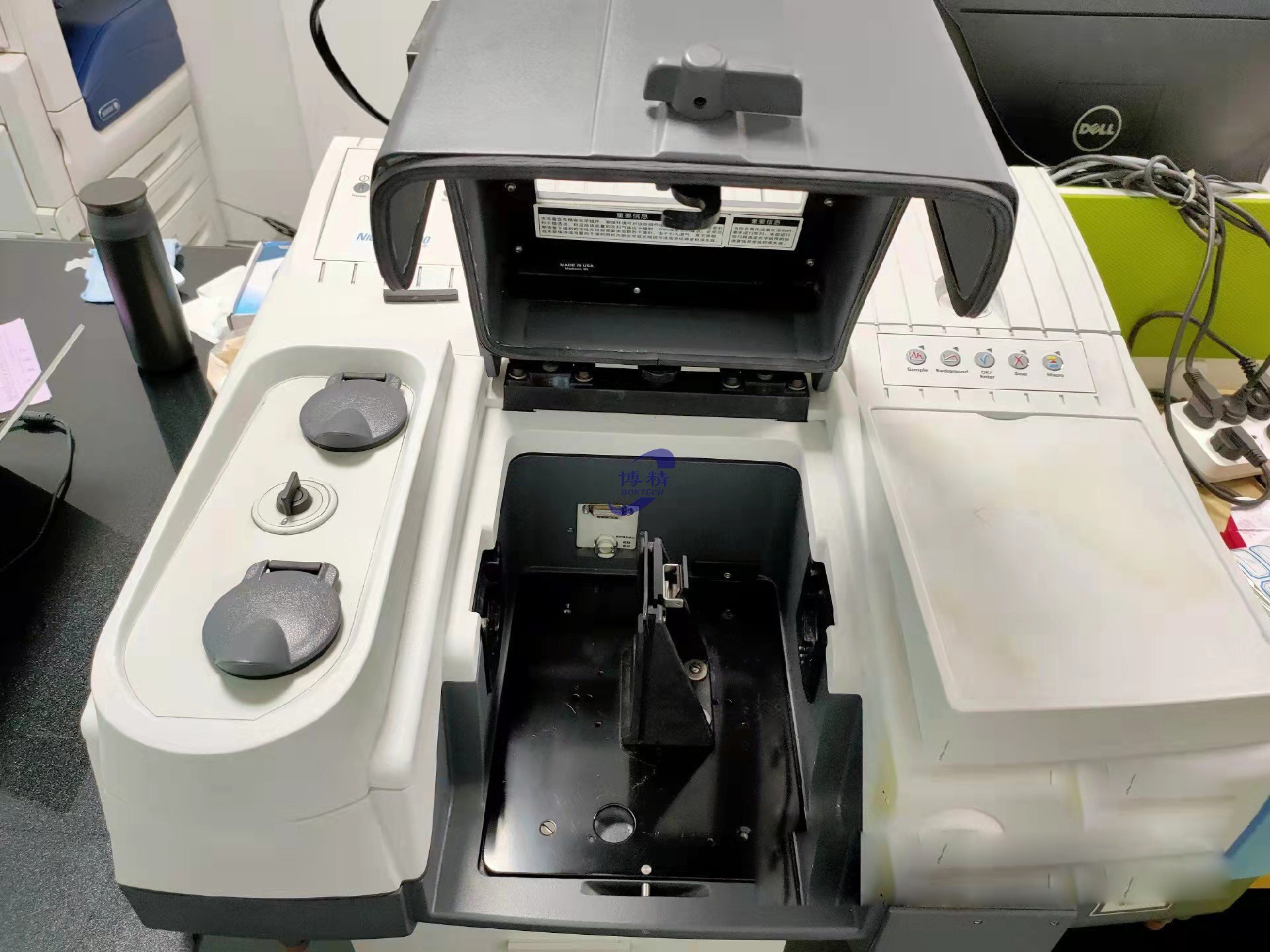

基質(zhì)瀝青采用紅外光譜分析技術(shù)，SBS和SBS定性和定量分析改性瀝青。結(jié)果表明：SBS在改性瀝青的紅外光譜中，在1377cm^-1和810cm^-吸收峰收峰為基質(zhì)瀝青特征峰；966cm^-1和699cm^-吸收峰為1處SBS的特征峰；SBS特征吸收峰與基質(zhì)瀝青特征吸收峰的強度比SBS含量具有良好的線性關(guān)系；用于1377cm^-吸收峰作為內(nèi)部參考峰的定量分析方法，獲得的線性相關(guān)系數(shù)優(yōu)于810cm-1吸收峰作為內(nèi)部參考峰的定量分析方法；A(966)IA(1377)和S(966 699)IS(1377)與SBS含量線性關(guān)系好，相關(guān)系數(shù)好R^2大于0.相對誤差小于5%的998可以實現(xiàn)SBS準(zhǔn)確測定含量。

關(guān)鍵詞

紅外光譜?|?改性瀝青?|?SBS?|?定量分析

SBS改性瀝青因其優(yōu)越的高低溫路用性能，被廣泛應(yīng)用千高速公路、機場道面、橋面鋪裝等工程的建設(shè)與養(yǎng)護。SBS改性瀝青是基質(zhì)瀝青和聚合物改性劑SBS(苯乙烯-丁二烯-苯乙烯嵌段共聚物)共混物，SBS含量是決定SBS改性瀝青路用性能的重要因素之一。開展SBS改性瀝青中SBS對成分和含量的快速檢測技術(shù)進行研究SBS有效控制改性瀝青產(chǎn)品質(zhì)量，保證高速公路從源頭上具有優(yōu)異的路用性能。目前，針對SBS改性瀝青中SBS凝膠滲透色譜法、熒光顯微法、熱失重法、化學(xué)滴定法、電化學(xué)法、紅外光譜定量分析法等。其?中紅外光譜定量分析具有操作簡單、樣品用量小、干擾因素小等優(yōu)點。因此，如何采用紅外光譜定量分析法對SBS改性瀝青中SBS簡單、快速、準(zhǔn)確地檢測含量是當(dāng)前亟待解決的問題。

通過比較基質(zhì)瀝青，SBS、SBS物理改性瀝青及SBS研究了化學(xué)改性瀝青的四種紅外光譜圖SBS改性瀝青的共混機理，發(fā)現(xiàn)了SBS基質(zhì)瀝青和物理改性瀝青的紅外光譜圖SBS紅外光譜圖的簡單疊加；SBS由于添加了穩(wěn)定劑，化學(xué)改性瀝青，SBS交聯(lián)反應(yīng)發(fā)生在它們之間，SBS接枝反應(yīng)發(fā)生在基質(zhì)瀝青之間。同時闡述了紅外光譜法可用千測定SBS含量原理。選擇李炸光等[3]SBS研究了反式丁二烯的特性吸收峰，發(fā)現(xiàn)965cm^-1處的吸光度值與SBS含量呈良好的線性關(guān)系，相關(guān)系數(shù)R^2為0.9973。孫大權(quán)等[4]研究?發(fā)現(xiàn)在699cm^-1與810cm^-1.特征峰吸收面積比SBS含量呈現(xiàn)良好的線性關(guān)系，相關(guān)系數(shù)R^2為0.9983。968cm^-1處吸光度和SBS摻量線性關(guān)系好，相關(guān)系數(shù)好R^2為0.9505。2015年9月，浙江省發(fā)布了改性瀝青中的地方標(biāo)準(zhǔn)SBS紅外光譜法的含量測定DB33/T98912015[6]規(guī)定SBS含量為橫坐標(biāo)，966cm^-1處特征峰面積1377cm^-1個特征峰面積的比值為縱坐標(biāo)，線性擬合繪制標(biāo)準(zhǔn)曲線，相關(guān)系數(shù)大于0.99。大量研究發(fā)現(xiàn)966cm^-1或699cm^-1附近的吸收峰可作為SBS特征吸收峰，1377cm^-1或810cm^-1附近的吸收峰可作為基質(zhì)瀝青的特征吸收峰?？捎糜诙糠治鯯BS改性瀝青的SBS含量。但是采用不同的定量分析方法，得到的線性擬合標(biāo)準(zhǔn)曲線的相關(guān)系數(shù)略有差別。因此，紅外光譜定量分析法的準(zhǔn)確測量是合理選擇的SBS改性瀝青中SBS含量的關(guān)鍵。
