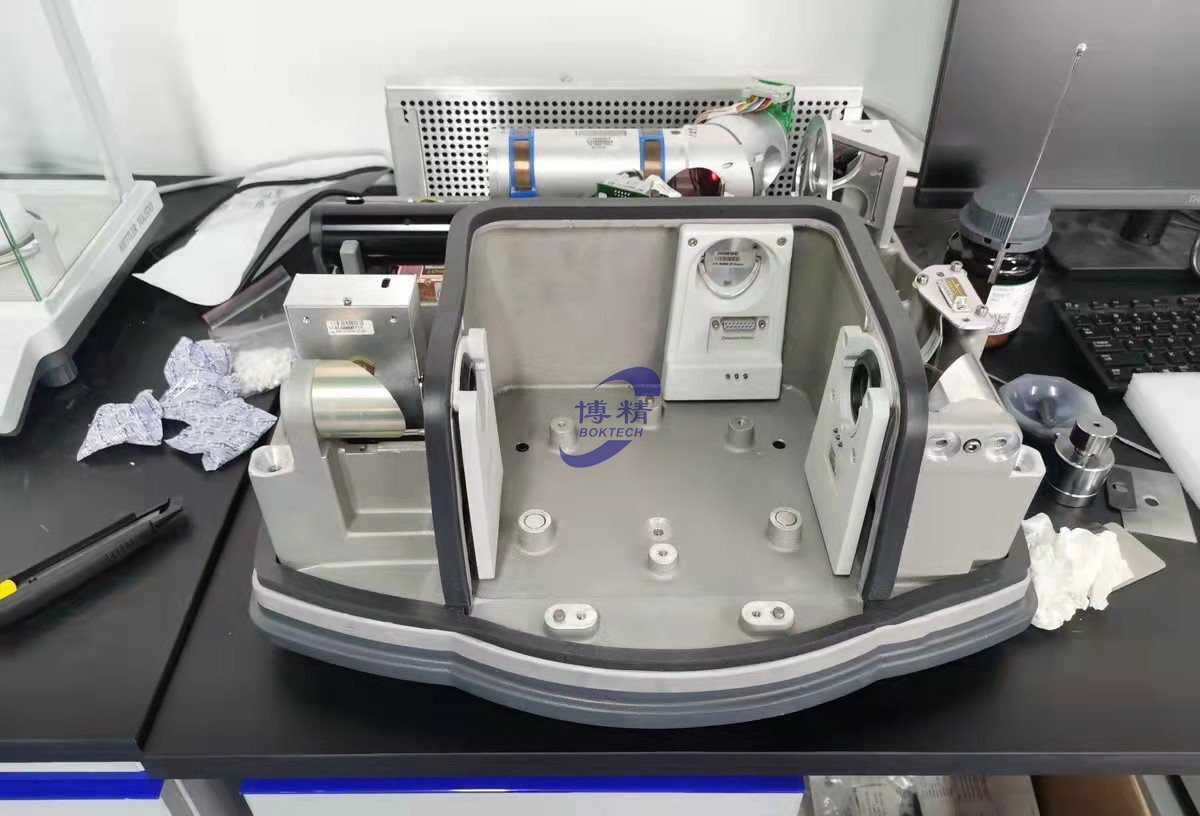

傅立葉紅外光譜儀是基于對(duì)干涉后的紅外光進(jìn)行傅立葉變換的原理而開(kāi)發(fā)的紅外光譜儀，主要由紅外光源、光闌、干涉儀（分束器、動(dòng)鏡、定 鏡）、樣品室、檢測(cè)器以及各種紅外反射鏡、激光器、控制電路板和電源組成。可以對(duì)樣品進(jìn)行定性和定量分析，廣泛應(yīng)用于醫(yī)藥化工、地礦、石油、煤炭、環(huán)保、 海關(guān)、寶石鑒定、刑偵鑒定等領(lǐng)域。
一、傅立葉紅外光譜儀制樣的方法
1.氣體樣品
氣態(tài)樣品可在玻璃氣槽內(nèi)進(jìn)行測(cè)定，它的兩端粘有紅外透光的NaCl或KBr窗片。先將氣槽抽真空，再將試樣注入。
2.液體和溶液試樣
（1）液體池法
沸點(diǎn)較低，揮發(fā)性較大的試樣，可注入封閉液體池中，液層厚度一般為0.01~1mm。
（2）液膜法
沸點(diǎn)較高的試樣，直接滴在兩片鹽片之間，形成液膜。對(duì)于一些吸收很強(qiáng)的液體，當(dāng)用調(diào)整厚度的方法仍然得不到滿意的譜圖時(shí)，可用適當(dāng)?shù)娜軇┡涑上∪芤哼M(jìn)行 測(cè)定。一些固體也可以溶液的形式進(jìn)行測(cè)定。常用的紅外光譜溶劑應(yīng)在所測(cè)光譜區(qū)內(nèi)本身沒(méi)有強(qiáng)烈的吸收，不侵蝕鹽窗，對(duì)試樣沒(méi)有強(qiáng)烈的溶劑化效應(yīng)等。
3.固體試樣
（1）壓片法
將1~2mg試樣與200mg純KBr研細(xì)均勻，置于紅外壓片模具中，用（5~10）?107Pa壓力在紅外壓片機(jī)上壓成透明薄片，即可用于測(cè)定。試樣和KBr都應(yīng)經(jīng)干燥處理，研磨到粒度小于2微米，以免散射光影響。
（2）石蠟糊法
將干燥處理后的試樣研細(xì)，與液體石蠟或全氟代烴混合，調(diào)成糊狀，夾在鹽片中測(cè)定。
（3）薄膜法
主要用于高分子化合物的測(cè)定。可將它們直接加熱熔融后涂制或壓制成膜。也可將試樣溶解在低沸點(diǎn)的易揮發(fā)溶劑中，涂在鹽片上，待溶劑揮發(fā)后成膜測(cè)定。當(dāng)樣 品量特別少或樣品面積特別小時(shí)，采用光束聚光器，并配有微量液體池、微量固體池和微量氣體池，采用全反射系統(tǒng)或用帶有鹵化堿透鏡的反射系統(tǒng)進(jìn)行測(cè)量。
二、傅立葉紅外光譜儀儀器操作
1.樣品準(zhǔn)備（固體樣品）
取樣品約0.5mg在紅外烤燈下充分研磨，再加入干燥KBr粉末約50mg，繼續(xù)研磨至混合均勻。
2.模具準(zhǔn)備
將干燥器中保存的簡(jiǎn)易模具取出，確認(rèn)模具潔凈。若其表面不潔凈，可用棉花沾少許無(wú)水乙醇輕輕擦拭（絕對(duì)不可用力，以免模具表面被劃傷），然后在紅外燈下干燥。
3.制片方法
將試樣與純KBr混合粉末置于模具中，用（5~10）?107Pa壓力在油壓機(jī)上壓成透明薄片，即可用于測(cè)定。試樣和KBr都應(yīng)經(jīng)干燥處理，研磨到粒度小于2微米，以免散射光影響。
樣品測(cè)試過(guò)程中的注意事項(xiàng)
1.測(cè)試樣品一定要干燥，干燥不充分的樣品可以在紅外燈下烘烤1小時(shí)左右。樣品研磨要充分，否則會(huì)損傷模具。
2.所有用具應(yīng)保持干燥、清潔;使用前可以用脫脂棉蘸酒精小心擦拭。
3.壓片過(guò)程應(yīng)在紅外燈照射下進(jìn)行。
4.操作過(guò)程中應(yīng)保持模具表面干燥、清潔;防止樣品腐蝕模具（KBr對(duì)模具表面腐蝕很?chē)?yán)重）
5.易吸水和潮解的樣品不宜用壓片法。
6.KBr在粉末狀態(tài)下極易吸水、潮解，應(yīng)放在干燥器中保存，定期在干燥箱中110℃或在真空烘箱中恒溫干燥2小時(shí)。
傅立葉紅外光譜儀 傅立葉紅外光譜儀制樣的方法_傅立葉紅外光譜儀
