Infrared IR Sensor Circuit Diagram and Working Principle
為了感知周圍環境的某些方面，紅外傳感器是一種電子設備。紅外傳感器不僅可以測量物體的熱量，還可以物體的運動。這類傳感器只測量紅外輻射，而不是被稱為被動紅外傳感器。通常，在紅外光譜中，所有物體都會發出某種形式的熱輻射。這種輻射對我們的眼睛是看不見的，可以通過紅外傳感器檢測到。發射器只是紅外發光二極管(發光二極管)，探測器只是紅外發光二極管，對紅外發光二極管同波長的紅外發光敏感。當紅外光照射到光電二極管時，電阻和輸出電壓會隨紅外光的大小而變化。
紅外傳感器電路圖及工作原理
紅外傳感器電路是電子設備中最基本、最常用的傳感器模塊之一。該傳感器類似于人類的視覺感官，可用于檢測障礙物，是實時檢測中常用的應用之一。該電路由以下部件組成
· LM358 IC 2 IR tran ** itter and receiver pair
· Resistors of the range of kilo-ohms.
· Variable resistors.
· LED (Light Emitting Diode).
LM358 IC2紅外收發對
千歐姆范圍內的電阻器。
可變電阻器。
LED(發光二極管)。
IR Sensor Circuit
在本項目中，發射器包括紅外傳感器，為紅外接收器模塊接收發射連續紅外射線。接收器的紅外輸出端根據接收到的紅外光而變化。因?yàn)檫@種變化不能這樣分析，輸出可以送到比較器電路。這里使用LM 339運算放大器(運放)作為比較器電路。 當紅外接收器不接收信號時，反轉輸入處的電勢高于比較器IC非反轉輸入（LM339）。因此，比較器的輸出較低，但LED不發光。當紅外接收器模塊接收到信號時，反向輸入端的電位變低。因此比較器（LM 339)輸出變高，LED開始發光。電阻器R1（100）、R2（10k）和R3(330)用于通過光電二極管和普通電流通過至少10毫安LED等紅外LED器件。電阻器VR2（預設=5k）用于調整輸出端子。電阻VR1（預設=10k）用于設置電路圖的靈敏度。閱讀更多關于紅外傳感器的信息。
不同類型的紅外傳感器及其應用
紅外傳感器根據應用情況分為不同類型。不同類型傳感器的一些典型應用是
速度傳感器用于同步多臺電機的速度。溫度傳感器用于工業溫度控制。采用自動開門系統PIR超聲波傳感器用于傳感器的距離測量。
紅外傳感器應用
紅外傳感器用于各種基于傳感器的項目和測量溫度的電子設備將討論這一點。
輻射溫度計
輻射溫度計采用紅外傳感器，根據物體外傳感器用于輻射溫度計。
測量不與物體直接接觸
更快的響應
圖案測量簡單
火焰監測器
該裝置用于檢測火焰發出的光，并監測火焰的燃燒。火焰發出的光從UV延伸到區域類型IR區域類型。PbS、PbSe、雙色探測器和熱電探測器是火焰監測器中常用的幾種探測器。
水分分析儀
紅外區水分析儀使用的波長被水吸收。有這些波長(1).1μm、1.4μm、1.9μm和2.7μm）以及參考波長的光照物體。物體反射的光取決于水分含量，并由分析儀測量（這些波長的反射光與參考波長的反射光之比）。在GaAs PIN水分析儀電路采用光電二極管Pbs光電導探測器。

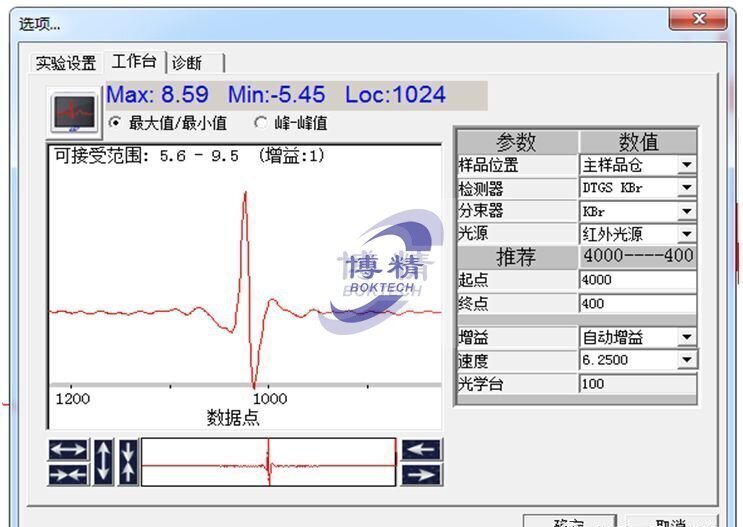

氣體分析儀
紅外傳感器用于利用紅外氣體吸收特性的氣體分析儀。有兩種方法可以測量氣體密度：色散法和非色散法。
Gas Analize
分散性：分析氣體成分和樣品量的發射光被分光光度法。
非色散：這是最常用的方法。它使用吸收特性而不分離光。非色散類型采用離散光學帶式濾波器，類似于眼部保護的太陽鏡，用于過濾不必要的紫外線輻射。 這種結構通常被稱為非色散紅外（NDIR）技術。該分析儀用于碳酸飲料，而非色散分析儀用于大多數商用紅外儀器，用于汽車尾氣燃料泄漏。
紅外成像器件
由于其不可見的特性，紅外成像裝置是紅外波的主要應用之一。用于熱像儀、夜視儀等。
IR I ** ging Devices
例如，水、巖石、土壤、植被、大氣和人體組織都會發出紅外輻射。熱紅外探測器在紅外范圍內測量輻射，并在圖像上繪制物體/區域的空間溫度分布圖。熱像儀通常由銻、鍺、汞和鎘傳感器組成。
使用液氦或液氮將電子探測器冷卻至低溫，然后冷卻探測器，確保探測器記錄的輻射能（光子）來自地形，而不是掃描儀內部物體的環境溫度紅外成像電子設備。
因此，本文主要介紹了紅外傳感器電路的工作原理和應用。這些傳感器用于許多基于傳感器的電子項目。我們相信您可能對紅外傳感器及其工作有更好的了解。此外，如果您對本文或項目有任何疑問，請?jiān)谠u(píng)論部分給出您的反饋。這對你來說是個問題。紅外溫度計能在完全黑暗中工作嗎？
